ES9038Q2M аудио ЦАП, ESS Technology SABRE, 32-Bit, 768kHz, DSD512, OPA1632

Модуль ЦАП на микросхеме ES9038Q2M предназначен для высококачественного воспроизведения звука форматах: I2S, DSD и SPDIF, имеет дифференциальный стерео выход с амплитудой 5В. На выходе модуля установлены полностью дифференциальные ОУ OPA1632 с двухполярным питанием. Интегрирован в ChipStudio. Инициализация и настройка ES9038Q2M проходит по интерфейсу I2C. Модуль не будет работать в автономном режиме, только с помощью: RDC2-0051Rev2, Reflex, Reflex 2.0, Reflex 3.0 Технические характеристики
Цифровые аудио интерфейсы - I2S, DSD, SPDIF Максимальная производительность - 32 бит 768 кГц / DSD512 Выходное напряжение - 5В ptp Напряжение питания модуля - 3,3 В Размер платы - 81 x 47 мм Модуль может работать в двух режимах синхронном и асинхронном. В синхронном режиме он тактируется от транспорта Reflex. В асинхронном режиме он тактируется от внешнего генератора, например DSPO 100.000
или DSPO 49.152 + 45.1584
включенном на максимальную частоту 49.152 МГц. С генератором DSPO 49.152 + 45.1584 в асинхронном режиме максимальная производительность ES9038Q2M - 32бит/192кГц в PCM или DSD256. С генератором DSPO 100.000 в асинхронном режиме максимальная производительность ES9038Q2M - 32бит/768кГц в PCM, DSD256via DoP или native DSD512 Назначение разъемов и джамперов

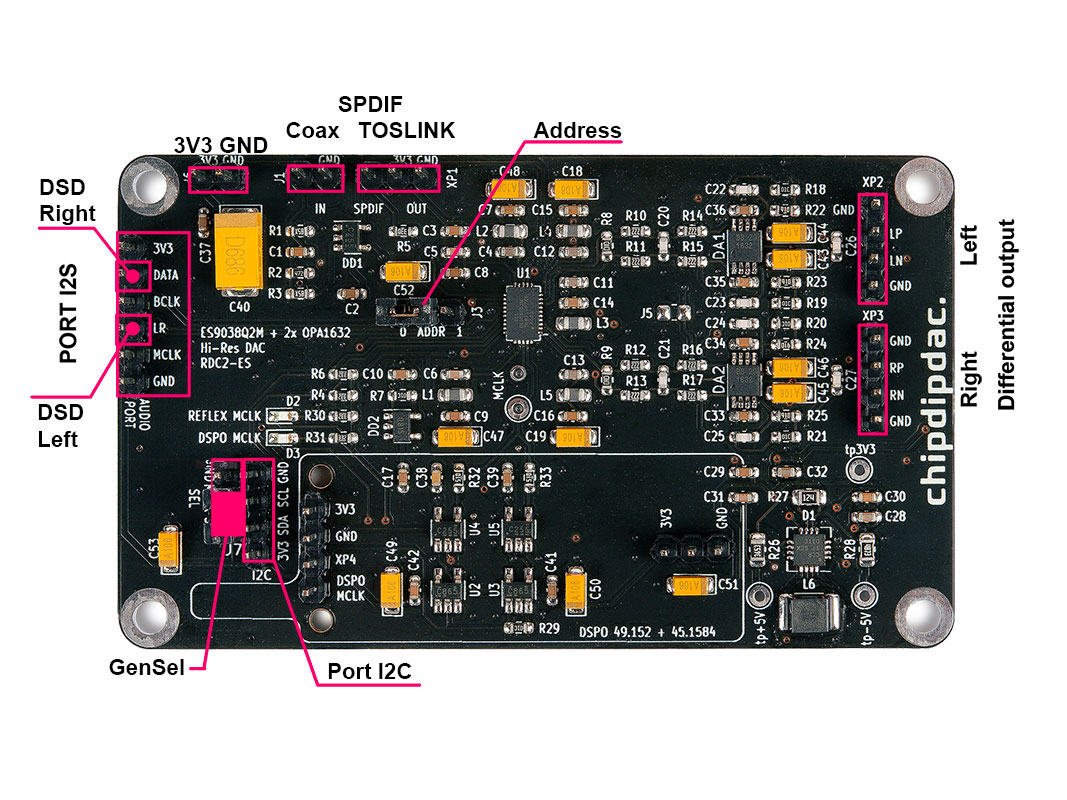

Синхронная передача данных.
ЦАП подключен только к Reflex, без внешнего генератора. Синхронизация от Reflex. Джампер GenSel установлен в положение 3V3, как на рисунке. Светится светодиод Reflex MCLK. В этом случае максимальная частота дискретизации - 384кГц. См. рис.

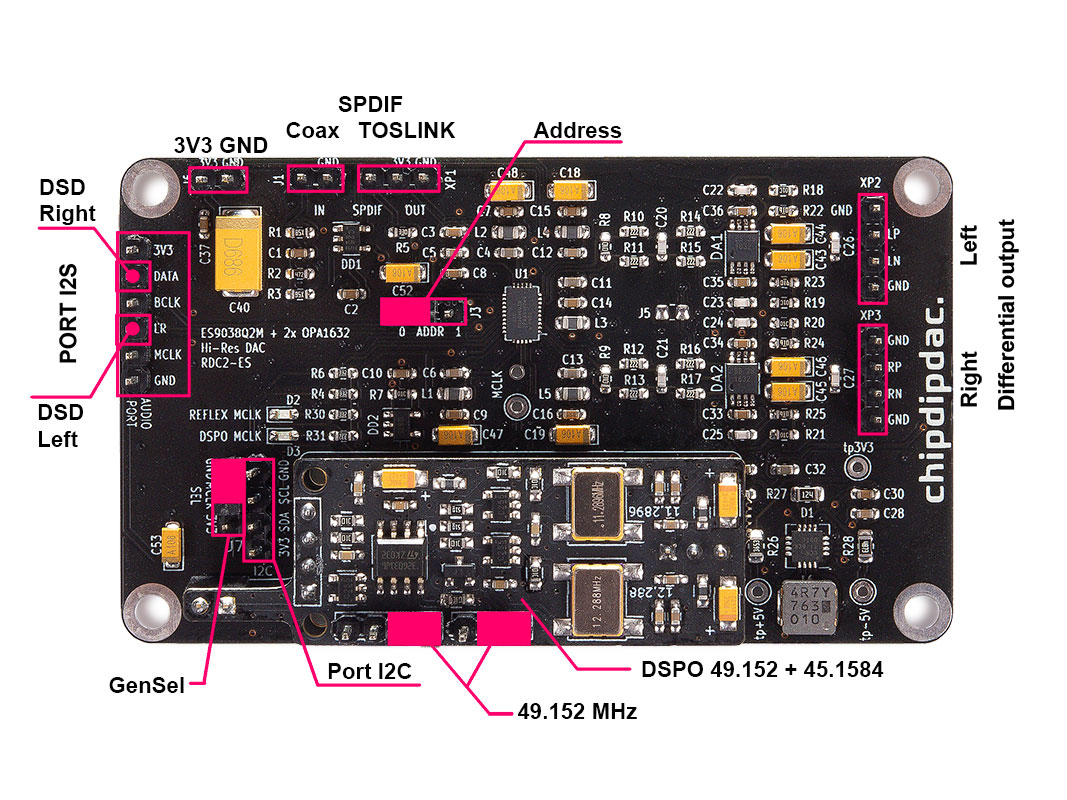

Асинхронная передача данных.
К ЦАПу подключен внешний генератор DSPO 100.000
или DSPO 49.152 + 45.1584
настроенный на максимальную частоту 49.152 МГц. Джампер GenSel установлен в положение GND, как на рисунке. Светится светодиод DSPO MCLK. Синхронизация от внешнего генератора. В этом случае максимальная частота дискретизации - 192кГц. Вы также можете вместо DSPO 49.152 + 45.1584 установить внешний генератор с большей частотой - от 98.304 до 100 Мгц (сигнал на пин DSPO MCLK) в этом случае максимальная частота дискретизации увеличится до 384кГц. Уровень сигнала внешнего генератора должен быть 3.3В. См. рис.
Видео: ЦАП ES9038Q2M + транспорт Reflex 2.0. Pro = очень просто
Техническая поддержка осуществляется на нашем форуме – Инженерная Зона ChipStudio.
